Paskirtis

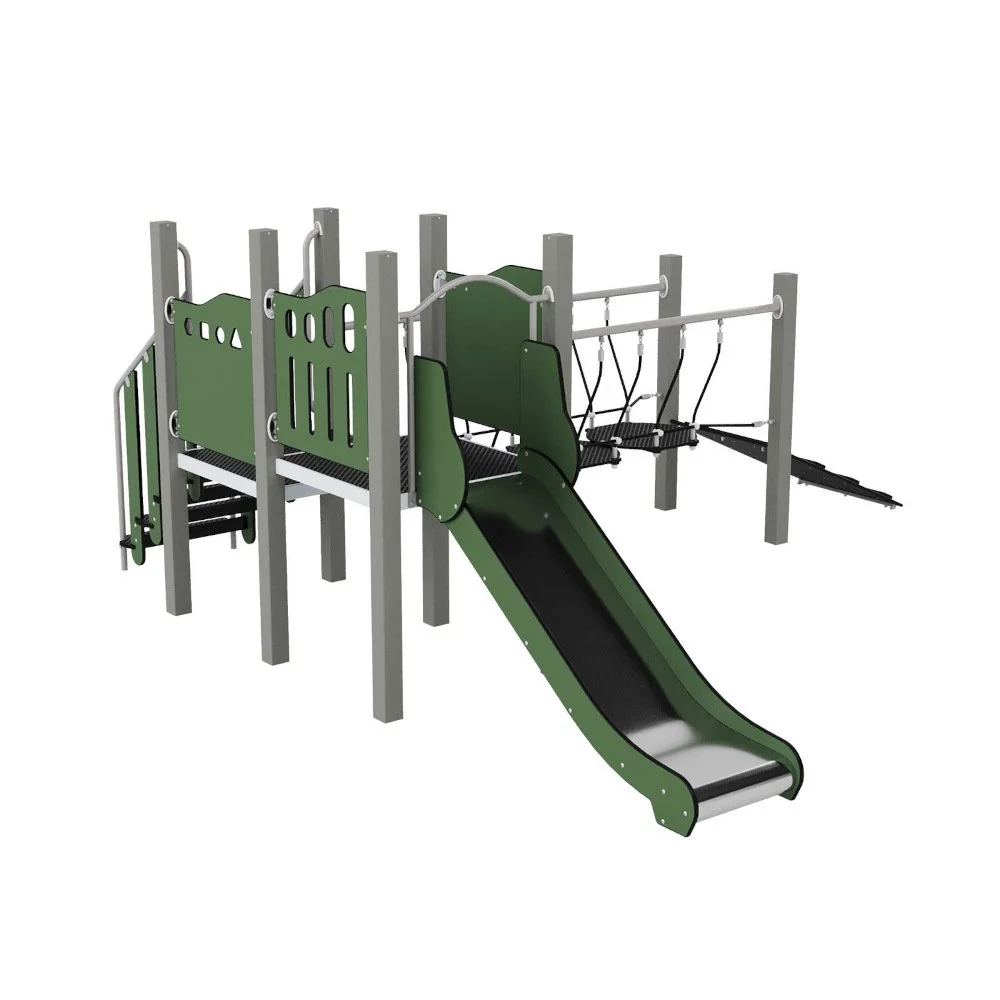

Daugiafunkcė žaidimų aikštelė, skirta 1–6 metų vaikams. Įrenginyje sujungtos dvi skirtingo aukščio platformos, čiuožykla, laiptai, įėjimo rampa ir virvinis tiltelis su lankais, todėl vaikai gali lipti, čiuožti, pereiti, balansuoti ir aktyviai judėti. Perdirbtų medžiagų konstrukcija pritaikyta darželių, mokyklų ir viešųjų erdvių žaidimų aikštelėms.
Matmenys ir techniniai duomenys
Produkto kodas: 1201RC
Naudotojų skaičius: 12
Naudotojų amžius: 1–6 m.
Įrenginio matmenys: 4,11 × 4,10 × 1,86 m
Maksimalus kritimo aukštis: 1,00 m
Saugos zonos plotas: 36 m²
Saugos zonos perimetras: 25 m
Montavimas: tiesioginis montavimas į gruntą
Pamatas: pagal montavimo instrukciją
Veiklos: apžvalgos taškas, čiuožimas, perėjimas, įėjimas, žaidimas
Medžiagos ir konstrukcija
Atraminiai stulpai: kvadratiniai, 90 × 90 mm skerspjūvio
Atraminiai stulpai: kompozitinė medžiaga iš perdirbtų medžiagų
Platformos: neslystanti fanera
Platformų storis: 18 mm
Platformų tvirtinimas: ant metalinio rėmo
Sienelės: didelio tankio polietilenas HDPE
Sienelių storis: 15 mm
Sienelės: pagamintos iš perdirbtų medžiagų
Čiuožykla: nerūdijančio plieno slydimo dalis
Čiuožyklos slydimo dalies storis: 1,5 mm
Čiuožyklos elementai: aukšto slėgio HDPE polietilenas, 15 mm, perdirbtas
Čiuožyklos konstrukcija: sustiprinta U profiliais
Čiuožyklos sandarinimas: papildoma tarpinė triukšmui ir vibracijoms mažinti
Pakopos: aukšto slėgio HDPE polietilenas
Virvės: polipropileno virvės su plienine šerdimi
Virvių skersmuo: 16 mm
Papildomi elementai: aukšto slėgio HDPE polietilenas
Plieno elementų apsauga: cinkavimas
Paviršiaus apdaila: miltelinis dažymas
Jungtys ir tvirtinimo detalės: atsparios oro sąlygoms ir UV spinduliams
Įrangos sąrašas
Kvadratinė platforma 85 × 85 cm, 90 cm aukštyje: 1 vnt.
Kvadratinė platforma 85 × 85 cm, 76 cm aukštyje: 1 vnt.
Čiuožykla 90 cm: 1 vnt.
Laiptai 76 cm: 1 vnt.
Įėjimo rampa: 1 vnt.
Virvinis tiltelis su lankais: 1 vnt.
Novum sienelė: 1 vnt.
Ažūrinė sienelė: 1 vnt.
Ažūrinė figūrų sienelė: 1 vnt.
Sauga ir standartai
Atitiktis standartui: PN-EN 1176-1+A1:2024-03
Maksimalus kritimo aukštis: 1,00 m
Saugos zonos plotas: 36 m²
Saugos zonos perimetras: 25 m
End
Paskirtis
Daugiafunkcė žaidimų aikštelė, skirta 1–6 metų vaikams. Įrenginyje sujungtos dvi skirtingo aukščio platformos, čiuožykla, laiptai, įėjimo rampa ir virvinis tiltelis su lankais, todėl vaikai gali lipti, čiuožti, pereiti, balansuoti ir aktyviai judėti. Perdirbtų medžiagų konstrukcija pritaikyta darželių, mokyklų ir viešųjų erdvių žaidimų aikštelėms.
Matmenys ir techniniai duomenys
Produkto kodas: 1201RC
Naudotojų skaičius: 12
Naudotojų amžius: 1–6 m.
Įrenginio matmenys: 4,11 × 4,10 × 1,86 m
Maksimalus kritimo aukštis: 1,00 m
Saugos zonos plotas: 36 m²
Saugos zonos perimetras: 25 m
Montavimas: tiesioginis montavimas į gruntą
Pamatas: pagal montavimo instrukciją
Veiklos: apžvalgos taškas, čiuožimas, perėjimas, įėjimas, žaidimas
Medžiagos ir konstrukcija
Atraminiai stulpai: kvadratiniai, 90 × 90 mm skerspjūvio
Atraminiai stulpai: kompozitinė medžiaga iš perdirbtų medžiagų
Platformos: neslystanti fanera
Platformų storis: 18 mm
Platformų tvirtinimas: ant metalinio rėmo
Sienelės: didelio tankio polietilenas HDPE
Sienelių storis: 15 mm
Sienelės: pagamintos iš perdirbtų medžiagų
Čiuožykla: nerūdijančio plieno slydimo dalis
Čiuožyklos slydimo dalies storis: 1,5 mm
Čiuožyklos elementai: aukšto slėgio HDPE polietilenas, 15 mm, perdirbtas
Čiuožyklos konstrukcija: sustiprinta U profiliais
Čiuožyklos sandarinimas: papildoma tarpinė triukšmui ir vibracijoms mažinti
Pakopos: aukšto slėgio HDPE polietilenas
Virvės: polipropileno virvės su plienine šerdimi
Virvių skersmuo: 16 mm
Papildomi elementai: aukšto slėgio HDPE polietilenas
Plieno elementų apsauga: cinkavimas
Paviršiaus apdaila: miltelinis dažymas
Jungtys ir tvirtinimo detalės: atsparios oro sąlygoms ir UV spinduliams
Įrangos sąrašas
Kvadratinė platforma 85 × 85 cm, 90 cm aukštyje: 1 vnt.
Kvadratinė platforma 85 × 85 cm, 76 cm aukštyje: 1 vnt.
Čiuožykla 90 cm: 1 vnt.
Laiptai 76 cm: 1 vnt.
Įėjimo rampa: 1 vnt.
Virvinis tiltelis su lankais: 1 vnt.
Novum sienelė: 1 vnt.
Ažūrinė sienelė: 1 vnt.
Ažūrinė figūrų sienelė: 1 vnt.
Sauga ir standartai
Atitiktis standartui: PN-EN 1176-1+A1:2024-03
Maksimalus kritimo aukštis: 1,00 m
Saugos zonos plotas: 36 m²
Saugos zonos perimetras: 25 m
End
Atsisiųskite Quadro perdirbtų medžiagų žaidimų aikštelės 50 techninę dokumentaciją.
Techninė kortelė ir DWG failas (vaizdas iš viršaus) pateikia pagrindinius matmenis ir išdėstymo informaciją, skirtą architektūriniam ir kraštovaizdžio planavimui.
