Paskirtis

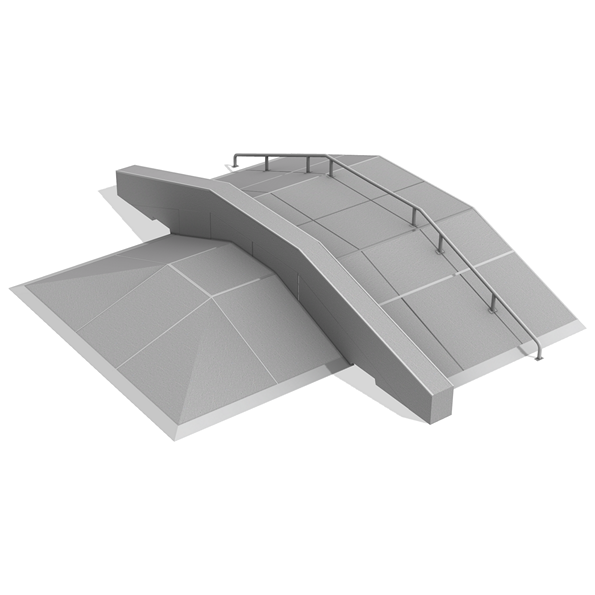

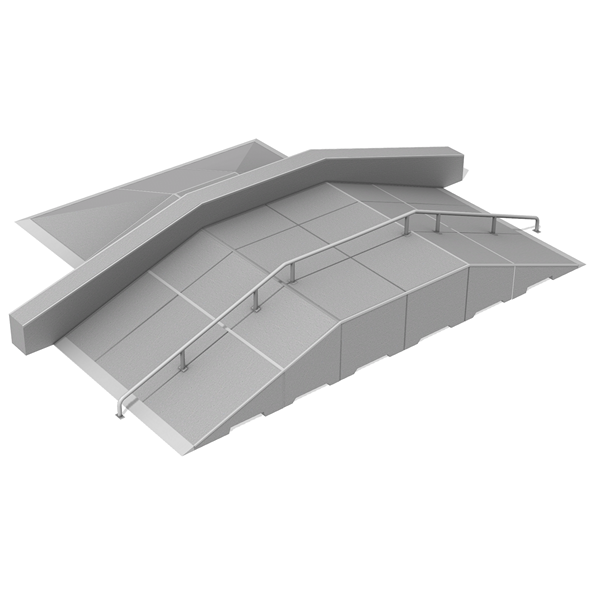

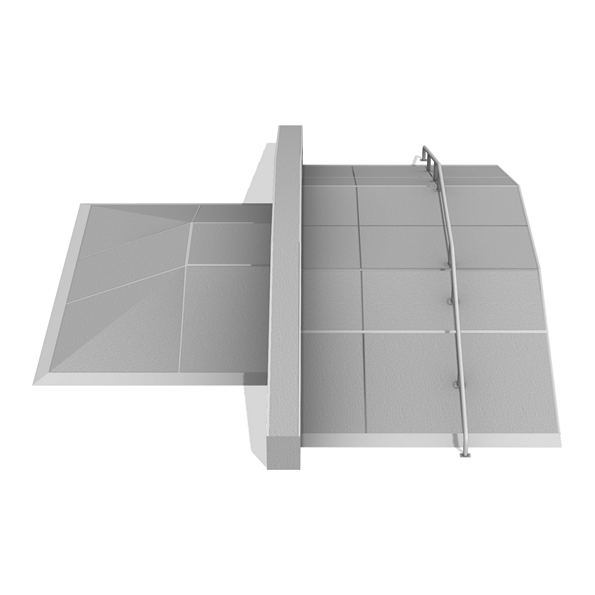

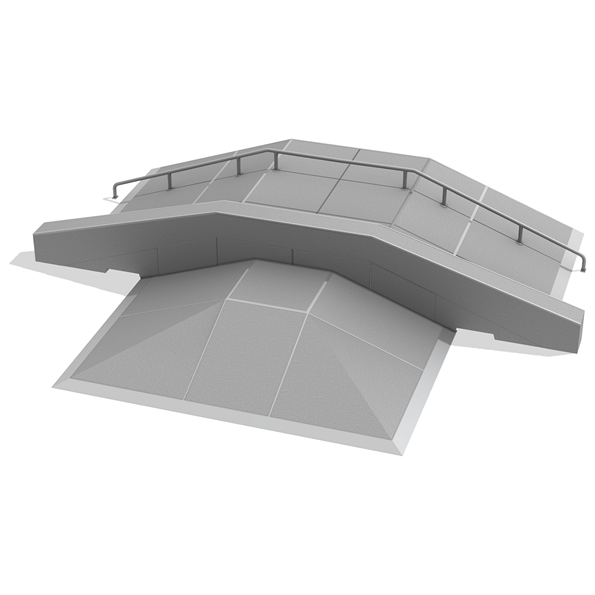

Įrenginį sudaro kelių aukščių platformos, bank tipo nuožulnūs elementai, kampiniai elementai, tiesūs ir nuožulnūs grindbox elementai bei turėklas. Konstrukcija leidžia formuoti užvažiavimus, nusileidimus, slydimo linijas, pervažiavimus ir įvairias judėjimo trajektorijas viename skateparko komplekte.
Matmenys ir techniniai duomenys
Bendri įrenginio matmenys pagal montavimo instrukciją: 6,88 × 8,60 × 1,39 m
Bendras ilgis pagal techninį brėžinį: 6,68 m
Bendras ilgis pagal montavimo instrukciją: 6,88 m
Bendras plotis / gylis: 8,60 m
Bendras aukštis: 1,39 m
Pagrindinės platformos aukštis: 0,98 m
Žemesnės platformos aukštis: 0,70 m
Aukščiausios grindbox / turėklo dalies aukštis: 1,39 m
Bank tipo įvažiavimo ilgis: 2,65 m
Kampinių elementų ilgiai: 1,20 m ir 1,88 m
Tiesaus grindbox elemento matmenys: 400 × 400 × 1200 mm
Atskiro betoninio bloko modulio matmenys: 1200 × 1200 mm
Saugos zonos matmenys: 10,68 × 12,60 m
Įrenginio svoris: 23000 kg
Medžiagos ir konstrukcija
Konstrukcija: C35/45 klasės betonas
Plieniniai elementai: karštai cinkuotas plienas
Turėklo galų betonavimas: C25/30 klasės betonas
Jungiamieji elementai: plieninės jungiamosios plokštės
Tvirtinimo elementai: varžtai, poveržlės ir kaiščiai pagal montavimo schemą
Įrangos sąrašas
Box 980 elementai: 6 vnt.
Box 700 elementas: 1 vnt.
Bank 980 elementai: 6 vnt.
Bank 700 elementai: 3 vnt.
Corner 700 elementai: 2 vnt.
Tiesūs grindbox elementai: 2 vnt.
Nuožulnūs grindbox 980 elementai: 2 vnt.
Turėklas: 1 vnt.
Bank tipo įvažiavimo plokštės: 9 vnt.
Kampinių elementų įvažiavimo plokštės: 4 vnt.
Jungiamosios plokštės: komplekte
Šoniniai vamzdiniai elementai: komplekte
Tvirtinimo elementai: komplekte
End
