Paskirtis

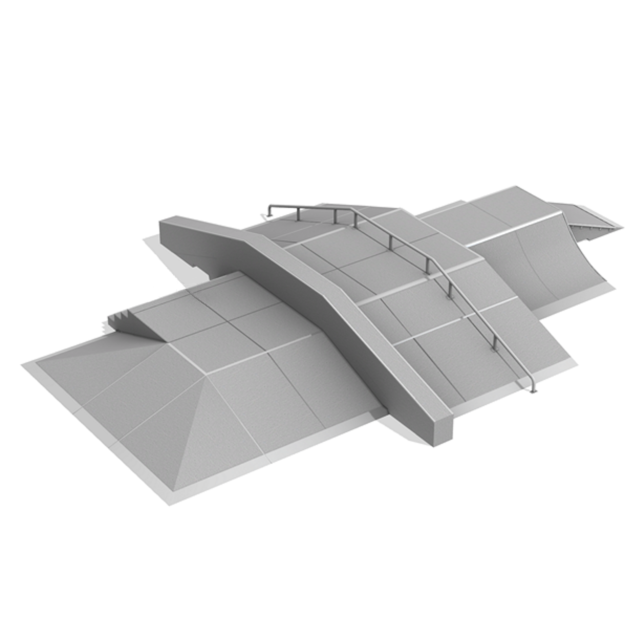

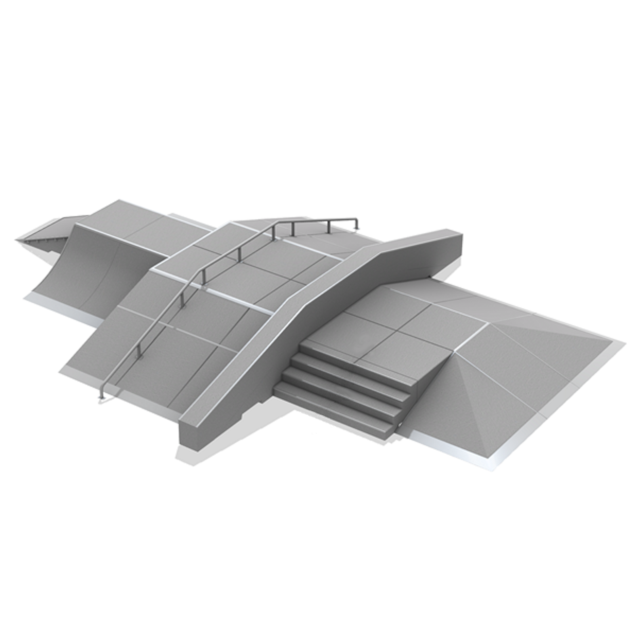

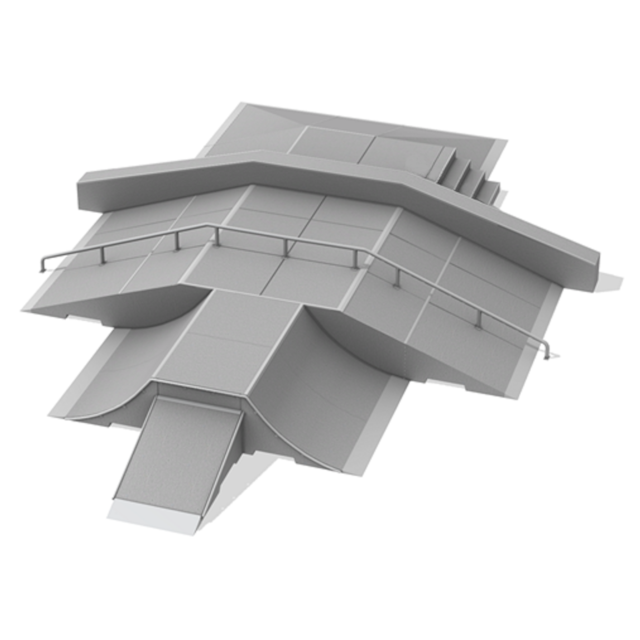

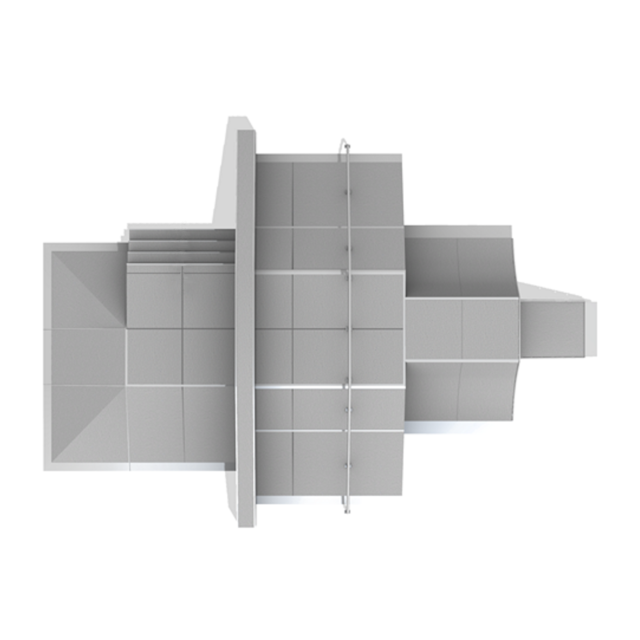

Įrenginį sudaro kelių aukščių platformos, bank tipo nuožulnūs elementai, lenktos rampos, kampiniai elementai, laiptai ir turėklai. Konstrukcija leidžia formuoti užvažiavimus, nusileidimus, pervažiavimus, slydimo zonas ir skirtingas judėjimo trajektorijas viename skateparko komplekte.
Matmenys ir techniniai duomenys
Bendri įrenginio matmenys: 12,16 × 8,60 × 1,39 m
Bendras ilgis: 12,16 m
Bendras plotis / gylis: 8,60 m
Bendras aukštis: 1,39 m
Pagrindinės platformos aukštis: 0,98 m
Žemesnių platformų aukštis: 0,70 m
Aukščiausios grindbox / turėklo dalies aukštis: 1,39 m
Bank tipo įvažiavimo ilgis: 2,65 m
Lenktos rampos ilgis: 1,68 m
Lenktos rampos kreivės spindulys: R2500
Kampinių elementų ilgiai: 1,20 m ir 1,88 m
Vieno betoninio bloko modulio matmenys: 1200 × 1200 mm
Tiesaus grindbox elemento matmenys: 400 × 400 × 1200 mm
Laiptų zonos plotis: 1,20 m
Laiptų zonos ilgis pagal brėžinį: 1,20 m
Šoninės įvažiavimo zonos plotis pagal brėžinį: 4,56 m
Centrinės dalies plotis pagal brėžinį: 7,70 m
Pagrindinės viršutinės platformos ilgis pagal brėžinį: 8,42 m
Saugos zonos matmenys: 16,16 × 12,60 m
Saugos zonos spinduliai aplink įrenginį: R2000
Įrenginio svoris: 30500 kg
Medžiagos ir konstrukcija
Konstrukcija: C35/45 klasės betonas
Plieniniai elementai: karštai cinkuotas plienas
Turėklų galų betonavimas: C25/30 klasės betonas
Jungiamieji elementai: plieninės jungiamosios plokštės
Tvirtinimo elementai: varžtai, poveržlės ir plėtimosi kaiščiai pagal montavimo schemą
Įrangos sąrašas
Box 700 elementai: 4 vnt.
Box 980 elementai: 8 vnt.
Bank 980 elementai: 6 vnt.
Bank 700 elementai: 4 vnt.
Corner 700 elementai: 2 vnt.
Ramp 980 elementai: 4 vnt.
Laiptai: 2 vnt.
Turėklai: 2 vnt.
Bank tipo įvažiavimo plokštės: 10 vnt.
Rampos įvažiavimo plokštės: 4 vnt.
Kampinių elementų įvažiavimo plokštės: 4 vnt.
Tiesūs grindbox elementai: 2 vnt.
Nuožulnūs grindbox elementai: 2 vnt.
Jungiamosios plokštės: komplekte
Šoniniai vamzdiniai elementai: komplekte
Tvirtinimo elementai: komplekte
End
