Paskirtis

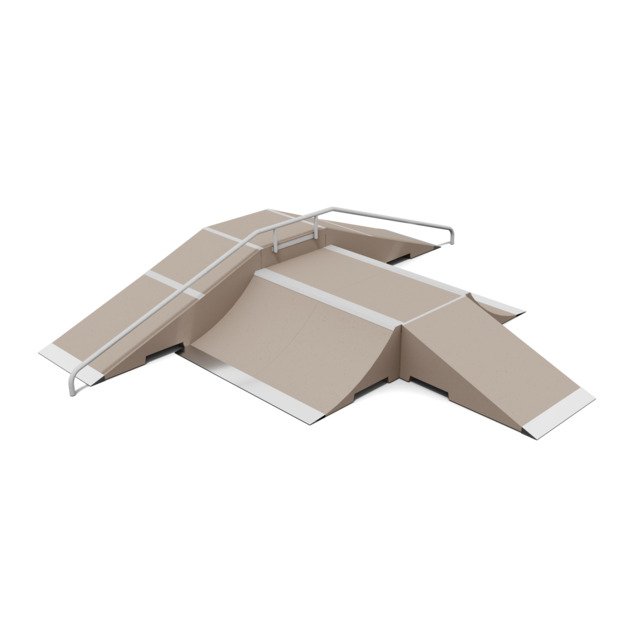

Įrenginį sudaro skirtingų aukščių platformos, bank tipo nuožulnūs elementai, lenktos rampos ir turėklas, todėl jis tinka užvažiavimams, nusileidimams, pervažiavimams ir slydimo linijoms formuoti. Konstrukcija pritaikyta viešoms lauko sporto erdvėms ir skateparkams.
Matmenys ir techniniai duomenys
Bendri įrenginio matmenys pagal montavimo instrukciją: 5,48 × 7,10 × 1,28 m
Bendras ilgis pagal techninį brėžinį: 5,54 m
Bendras ilgis pagal planą: 5,48 m
Bendras plotis / gylis: 7,10 m
Vidinės konstrukcijos ilgis pagal šoninį vaizdą: 6,50 m
Didžiausias konstrukcijos aukštis: 1,28 m
Pagrindinės platformos aukštis: 0,98 m
Žemesnės platformos aukštis: 0,70 m
Bank tipo įvažiavimo ilgis: 1,88 m
Lenktos rampos ilgis: 1,47 m
Bank 980 įvažiavimo dalies ilgis pagal brėžinį: 2,65 m
Centrinės platformos plotis: 2,40 m
Vieno betoninio modulio matmenys: 1200 × 1200 mm
Nuolydžio kampas: 21°
Lenktų rampų kreivės spindulys: R2000
Saugos zonos matmenys: 9,48 × 11,10 m
Įrenginio svoris: 8550 kg
Medžiagos ir konstrukcija
Konstrukcija: C35/45 klasės betonas
Plieniniai elementai: karštai cinkuotas plienas
Jungiamieji elementai: metalinės jungiamosios plokštės
Tvirtinimo elementai: varžtai, poveržlės, plėtimosi kaiščiai ir cheminiai inkarai pagal montavimo schemą
Įrangos sąrašas
Box 700 elementai: 2 vnt.
Box 980 elementas: 1 vnt.
Bank 700 elementas: 1 vnt.
Bank 980 elementai: 2 vnt.
Ramp 700 elementai: 4 vnt.
Turėklas: 1 vnt.
Bank tipo įvažiavimo plokštės: 3 vnt.
Rampos įvažiavimo plokštės: 4 vnt.
Bank 980 jungtys: 2 vnt.
Ramp-Box 700 jungtys: 4 vnt.
Šoniniai vamzdiniai elementai: komplekte
Tvirtinimo elementai: komplekte
End
