Paskirtis
, lenktos rampos, slydimo blokai, turėklas ir trijų dalių olly box elementas. Konstrukcija tinka užvažiavimams, nusileidimams, pervažiavimams, slydimo linijoms ir įvairioms judėjimo trajektorijoms formuoti.
Matmenys ir techniniai duomenys

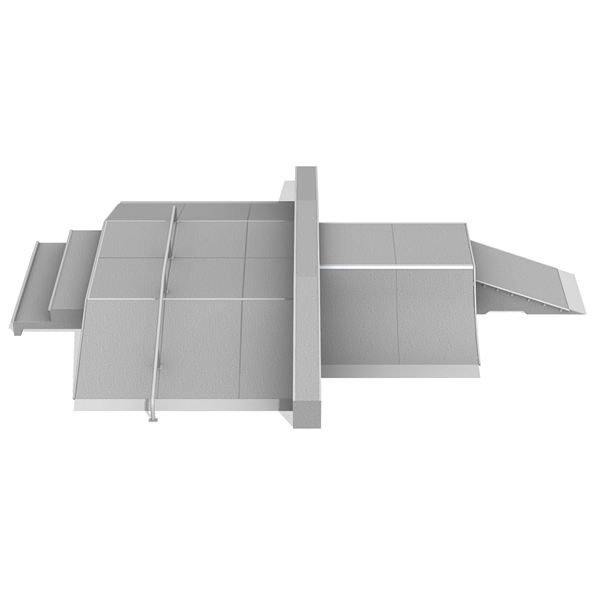

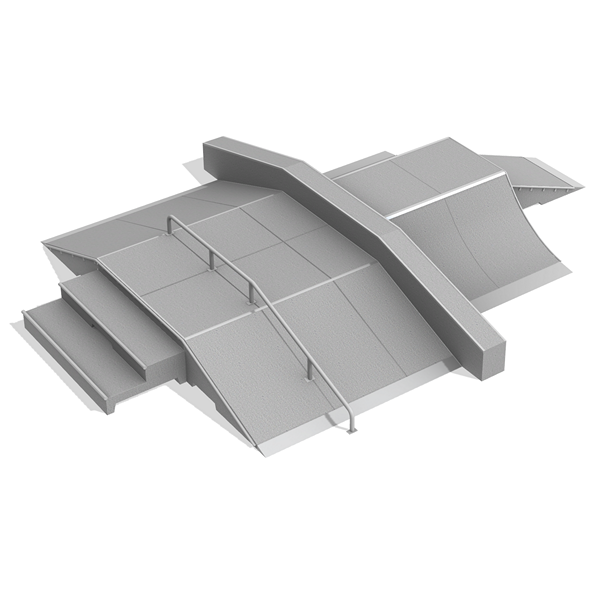

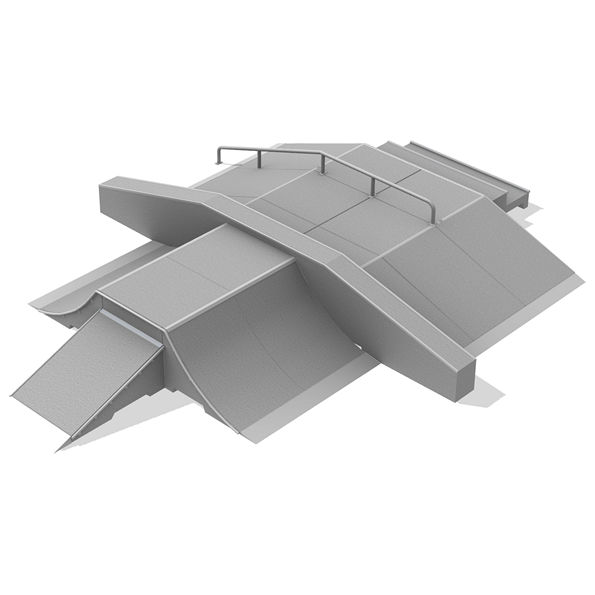

Įrenginio tipas: betoninis skateparko funboxas su rampomis, turėklu ir olly box elementu
Bendri įrenginio matmenys: 9,08 × 7,06 × 1,11 m
Bendras ilgis: 9,08 m
Bendras plotis / gylis: 7,06 m
Bendras aukštis: 1,11 m
Pagrindinės platformos aukštis: 0,70 m
Aukštesnės platformos aukštis: 0,98 m
Slydimo / grind box elemento aukštis: 0,50 m
Žemiausio olly box elemento aukštis: 0,25 m
Bank tipo įvažiavimo ilgis: 1,88 m
Lenktos rampos ilgis: 1,68 m
Lenktos rampos kreivės spindulys: R2500
Vieno betoninio modulio matmenys: 1200 × 1200 mm
Tiesaus grind box elemento plotis: 400 mm
Tiesaus grind box elemento ilgis pagal brėžinį: 2000 mm
Olly box zonos plotis: 2,40 m
Olly box dalių plotis: 1200 mm + 1200 mm
Saugos zonos matmenys: 13,08 × 11,28 m
Saugos zonos spinduliai aplink įrenginį: R2000
Įrenginio svoris: 17360 kg
Medžiagos ir konstrukcija
Konstrukcija: C35/45 klasės betonas
Plieniniai elementai: karštai cinkuotas plienas
Turėklo galo betonavimas: C25/30 klasės betonas
Jungiamieji elementai: plieninės jungiamosios plokštės
Tvirtinimo elementai: varžtai, poveržlės ir kaiščiai pagal montavimo schemą
Įrangos sąrašas
Box 700 elementai: 6 vnt.
Box 980 elementai: 2 vnt.
Bank 700 elementai: 7 vnt.
Nuožulnūs Grind Box 700 elementai: 2 vnt.
Tiesūs Grind Box elementai: 2 vnt.
Turėklas: 1 vnt.
Trijų dalių Olly Box elementas: 1 vnt.
Jump-Ramp elementai: 4 vnt.
Rampos įvažiavimo plokštės: komplekte
Bank tipo įvažiavimo plokštės: komplekte
Šoniniai vamzdiniai elementai: komplekte
Jungiamosios plokštės: komplekte
Tvirtinimo elementai: komplekte
End
