Paskirtis

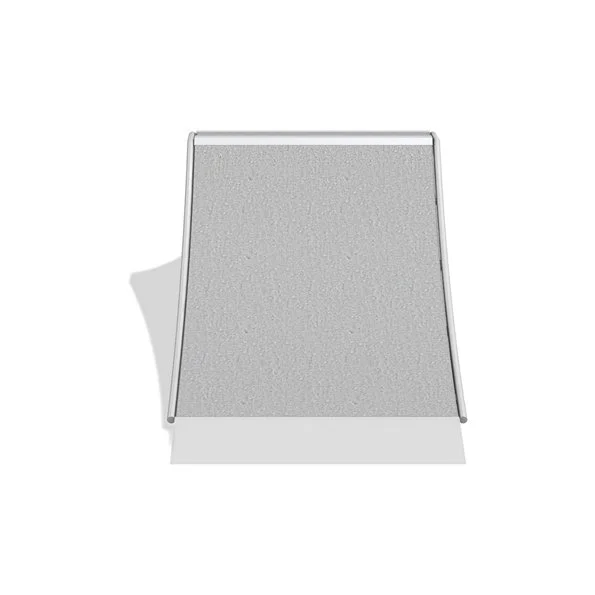

Betoninė dvipusė skateparko rampa skirta naudoti kaip savarankiškas skateparko elementas. Įrenginys sudarytas iš dviejų priešingomis kryptimis nukreiptų lenktų rampų, kurios centre susijungia per viršutinę spine tipo briauną. Tokia konstrukcija tinka pervažiavimams per centrinę dalį, užvažiavimams iš abiejų pusių, nusileidimams ir sklandžioms judėjimo linijoms formuoti.
Matmenys ir techniniai duomenys
Įrenginio tipas: betoninė dvipusė skateparko rampa
Naudojimas: savarankiškas skateparko elementas
Bendri įrenginio matmenys: 2,94 × 1,20 × 0,80 m
Bendras ilgis: 2,94 m
Bendras plotis: 1,20 m
Bendras aukštis: 0,80 m
Vienos rampos pusės ilgis: 1,47 m
Šoninio profilio dalys: 740 mm + 600 mm + 130 mm + 1470 mm
Rampos kreivės spindulys: R2000
Apatinės išėmos aukštis: 100 mm
Centrinės viršutinės briaunos plotis: 110 mm
Centrinės viršutinės briaunos aukštis: 100 mm
Plieninės viršutinės dalies plotis: 254 mm
Viršutiniai vamzdžiai: 2 × Ø48,3 × 2,9 mm
Tarpas tarp viršutinių vamzdžių: 13,4 mm
Saugos zonos matmenys: 6,94 × 5,20 m
Įrenginio svoris: 1100 kg
Vaikų naudojimas: tik prižiūrint suaugusiesiems
Medžiagos ir konstrukcija
Konstrukcija: C35/45 klasės betonas
Plieniniai elementai: plieniniai konstrukciniai elementai
Plieninių elementų apsauga: karštasis cinkavimas
Centrinė viršutinė dalis: plieninė spine tipo briauna su Ø48,3 × 2,9 mm vamzdžiais
Betoniniai elementai: impregnuoti nuo atmosferos poveikio ir dažyti PILBET akriliniais dažais
Įrangos sąrašas
Spine tipo rampos elementai: 2 vnt.
Plieninės įvažiavimo plokštės: 2 vnt., 350 × 1200 mm
Viršutinis spine tipo turėklas / briauna: 1 vnt.
Viršutinis dešinės pusės vamzdinis elementas: 2 vnt.
Šoninis kairės pusės vamzdinis elementas: 2 vnt.
Tvirtinimo elementai: pagal montavimo schemą
Sauga ir standartai
Naudojimas: įrenginys skirtas naudoti pagal paskirtį
Vaikų naudojimas: tik prižiūrint suaugusiesiems
